Passerelle de toit pour une utilisation sur les systèmes de toiture métallique.

Le site LUX-top® LST – Rail est un système complet et bien pensé qui combine la fonction d’une passerelle avec celle d’une passerelle de toit complète, tout en servant de protection contre les chutes. Il offre une voie d’entretien confortable sur le toit et protège les utilisateurs de manière fiable contre les chutes – certifié selon la norme DIN EN 516 et pouvant accueillir jusqu’à quatre personnes en même temps.

Grâce à sa conception intelligente, la passerelle de toit répond à toutes les exigences des systèmes de protection antichute modernes. Le système de protection antichute peut être installé en tant que passerelle fixe sur des toits métalliques avec une inclinaison jusqu’à 15°. Il s’agit d’une passerelle de type C-classe K2 (selon la norme DIN EN 516:2006 – avec une grande stabilité, une sécurité testée et en même temps utilisable comme dispositif d’ancrage horizontal pour les équipements de protection individuelle contre les chutes (EPI).

Pourquoi la protection antichute est essentielle pour les toitures métalliques nécessitant un entretien régulier

Pour les travaux récurrents sur les toitures métalliques, les passerelles de toit fixes sont indispensables – en particulier pour les travaux de maintenance, de nettoyage et d’entretien. Les dispositifs de sécurité temporaires tels que les échafaudages ou les échelles sont coûteux et n’offrent pas une protection durable.

Ce n’est qu’en combinaison avec un garde-corps de sécurité adapté et des passerelles antidérapantes qu’un travail en toute sécurité sur le toit peut être garanti durablement. Avec le LUX-top® LST – Rail vous combinez toutes les exigences en matière d’accessibilité, de sécurité et de conformité aux normes en un seul système. Vous répondez ainsi aux exigences légales tout en créant un environnement de travail sûr pour les collaborateurs ou le personnel de maintenance externe.

Quels sont les risques en l’absence de passerelles de toit permanentes ?

Sur les toits métalliques sans passerelle fixe, les risques sont considérables lors des travaux d’entretien et de maintenance. Les employés ou les spécialistes externes sont contraints d’utiliser des solutions temporaires. Celles-ci n’offrent cependant ni une protection durable ni la sécurité nécessaire contre les chutes pour les travaux récurrents, d’autant plus qu’elles sont à chaque fois reconstruites, ce qui implique un potentiel de risque élevé au cours de la construction.

Le risque accru de chute est un risque majeur. Même une faible inclinaison du toit peut suffire à ce qu’un faux pas entraîne un accident, en particulier si le toit est mouillé, enneigé ou pollué. De plus, les dispositifs temporaires de protection contre les chutes ne sont souvent pas conformes aux exigences légales actuelles, ce qui peut entraîner la responsabilité des entreprises en cas de problème.

De plus, l’absence de voies de maintenance fixes entraîne des processus de travail inefficaces : Les travaux de maintenance prennent plus de temps, le montage et le démontage des protections temporaires contre les chutes engendrent des coûts récurrents et prolongent les temps d’arrêt. À long terme, cela peut entraîner une augmentation des coûts d’exploitation et même compromettre la durée de vie des installations de toiture telles que les systèmes photovoltaïques ou de ventilation, car les opérations de maintenance sont reportées ou omises pour des raisons de sécurité.

Une passerelle de toit installée de manière permanente comme le LUX-top® LST – Rail élimine ces risques et permet une maintenance efficace et planifiable des installations photovoltaïques sur le toit.

Solutions de LUX-top® – LST – Rail

LUX-top® propose des systèmes de protection antichute sur mesure qui peuvent être montés de manière optimale sur des toitures métalliques industrielles avec une inclinaison jusqu’à 15° et plus – sans aucune pénétration de la toiture.

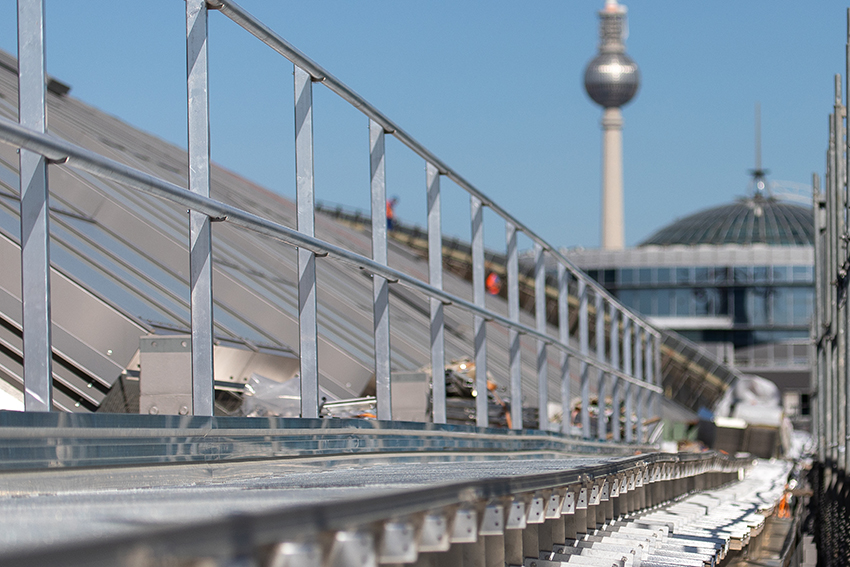

Le site LUX-top® LST – Rail a été spécialement conçu pour permettre l’accès et l’utilisation en toute sécurité des toitures métalliques. En tant que passerelle de toit fixe, elle permet d’atteindre sans danger les points d’entretien tels que les installations photovoltaïques, les systèmes de ventilation ou les évacuations de toitures. La passerelle est antidérapante, même en cas d’intempéries (pluie, neige, etc.). Outre les toitures métalliques, la passerelle de toit convient également à d’autres types de toitures, telles que les toitures inclinées et les toitures en pente.

Grâce à la protection antichute intégrée, il n’est pas nécessaire de recourir à des cordes supplémentaires ou à une solution temporaire. Les utilisateurs fixent leur EPI directement sur le coulisseau du dispositif d’ancrage horizontal de la passerelle, ce qui permet de gagner du temps et de réduire les efforts sur le chantier.

La fixation se fait par des rails de serrage. Cela permet de monter la passerelle rapidement et sans pénétrer dans la couverture du toit. Cela permet de protéger l’étanchéité, d’éviter les fuites et de réduire le temps de montage. Particulièrement pratique, le système est compatible avec de nombreux profilés de toiture métalliques courants, ce qui est idéal pour les nouvelles constructions et les mises à niveau. Grâce à sa conception modulaire, il s’adapte en toute flexibilité aux différentes géométries de toitures.

Caractéristiques du LUX-top® LST – Rail

• Testé et certifié selon la norme DIN EN 516:2006 (classe K2, type C)
• Combinaison d’une passerelle et d’un dispositif d’ancrage horizontal en un seul système
• Adapté aux pentes de toit jusqu’à 15°.
• Largeur maximale de la passerelle : 800 mm
• Distance entre les poteaux jusqu’à 2,50 m
• Utilisation possible par jusqu’à 4 personnes en même temps
• Matériau résistant à la corrosion : aluminium pour une longue durée de vie
• Montage sur des systèmes de toiture métallique suffisamment résistants
• Installation facile et sans dommage avec des rails de serrage
• Compatible avec les systèmes de couverture métalliques courants (acier ou aluminium), en fonction du profil
  et de la capacité de charge.
• Fixation par pinces, accessoires adaptés disponibles

Autre avantage : le LST-Rail peut être combiné avec d’autres solutions de sécurité de LUX-top® – comme des garde-corps ou des barrières de sécurité – par exemple avec :

• LUX-top® FSE 2003 Système d’assurage par câble
• LUX-top® G-T Systèmes de garde-corps pour protection latérale collective
• LUX-top® ASP Points d’ancrage

Ces combinaisons créent des concepts de sécurité globaux – planifiables individuellement, économiques à mettre en œuvre et fiables à long terme. L’accès sécurisé aux installations techniques sur les toitures métalliques, telles que les climatiseurs, les antennes ou les paratonnerres, est également garanti à tout moment grâce à la voie de maintenance.

Certifications et normes pour les passerelles de toit avec protection antichute intégrée sur les toits

• TRBS 2121 « Règles techniques pour la sécurité des entreprises – Risques de chute de personnes ».
• DIN 4426 « Exigences de sécurité pour les postes de travail + voies de circulation ».
• DIN 363 « Equipement de protection individuelle contre les chutes – Systèmes de protection individuelle contre les chutes ».
• DGUV Prescription 38 « Travaux de construction ».
• Règle DGUV 112-198 « Utilisation d’équipements de protection individuelle contre les chutes ».
• DGUV Information 201-008 « Travaux de toiture ».
• Règle DGUV 101-016 « Travaux de toiture ».
• DGUVI 201-056 « Principes de conception des dispositifs d’ancrage sur les toits ».
• ASR A2.1 « Règle technique pour les lieux de travail – protection contre les chutes de hauteur et d’objets, accès aux zones dangereuses ».

Maintenance des installations PV avec le LUX-top® LST – Rail

L’accès sécurisé aux modules est crucial, en particulier dans les bâtiments équipés de systèmes photovoltaïques. Les installations photovoltaïques doivent être régulièrement entretenues, nettoyées et, si nécessaire, réparées ou remplacées afin de garantir leur pleine efficacité à long terme. Sans passerelle de toit, ces opérations sont souvent associées à un risque élevé et entraînent des coûts supplémentaires – par exemple pour les sécurités temporaires et leur fixation.

Le site LUX-top® LST – Rail offre ici la solution optimale : la passerelle permet de circuler en toute sécurité et sans glisser le long de l’installation photovoltaïque, sans endommager la surface du toit ou les modules eux-mêmes. Les utilisateurs peuvent se sécuriser directement avec leur équipement de protection individuelle contre les chutes (EPI) sur le dispositif d’ancrage horizontal intégré. Ainsi, les travaux sur les modules photovoltaïques sur le toit sont non seulement plus efficaces, mais aussi beaucoup plus sûrs. Les passerelles permettent de définir clairement les chemins de travail et d’augmenter la sécurité sur le toit, surtout lorsqu’elles sont associées à un garde-corps continu le long de la zone de travail.

Autre avantage : comme le système est monté sans pénétration dans le toit, l’étanchéité du toit reste intacte – un point crucial pour les toits avec des installations photovoltaïques, où les fuites doivent absolument être évitées. Ainsi, le LUX-top® LST – Rail contribue non seulement à la sécurité du travail, mais aussi à l’efficacité énergétique de l’installation photovoltaïque.

Montage et entretien – LUX-top® LST – Rail

Le montage est généralement effectué par des partenaires spécialisés et formés – pour une sécurité maximale et une exécution conforme aux normes. L’entretien régulier et la formation des utilisateurs font également partie de l’offre de services de LUX-top®.

Grâce à sa construction robuste en aluminium, le LST – Rail nécessite peu d’entretien. La construction est résistante à la corrosion et aux intempéries. Des inspections visuelles régulières et des contrôles périodiques conformes aux exigences légales garantissent la sécurité à long terme.
